【関連情報】半導体の高純度薬液保管容器にPFAは最適か－PP・PE・PTFEとの違い

半導体製造工程では、フッ酸や硝酸、硫酸、過酸化水素水といった反応性の高い薬液が数多く使用されます。これらの薬液は、洗浄・エッチング・成膜など様々な工程で使われるだけでなく、使用前の保管段階においても厳格な品質管理が求められます。

薬液を保管する容器の材質選定を誤ると、容器から溶け出す微量な不純物や薬液による容器の劣化が、半導体デバイスの歩留まりに深刻な影響を及ぼしかねません。

今回は、なぜ数ある樹脂の中でもPFAが半導体用薬液の保管容器として選ばれるのか、PP(ポリプロピレン)・PE(ポリエチレン)・PTFE(ポリテトラフルオロエチレン)との違いを踏まえながら考えてみたいと思います。

薬液保管容器に求められる条件

半導体用の高純度薬液を保管する容器には、大きく分けて3つの条件が求められます。
　1つ目は「薬液に侵されないこと(耐薬品性)」
　2つ目は「容器から不純物を溶出させないこと(低溶出性)」
　3つ目は「長期間の保管や温度変化にも耐えられること(耐熱性・耐久性)」です。
この3条件を高い水準で同時に満たせる樹脂は決して多くなく、容器の材質選定は薬液そのものの品質を左右する重要な工程管理項目の一つとなっています。
では、具体的にPP・PE・PTFEとの違いについてすすめていきましょう。

PPとの違い：耐薬品性と耐熱性の限界

PP(ポリプロピレン)は、コストが低く成形加工性にも優れているため、実験器具や薬液容器として幅広く使用されている汎用樹脂です。ただ、PPは強酸や強アルカリ、特にフッ酸のような反応性の高い薬液に対しては耐性が十分とは言えず、接触機関によって変色や劣化、樹脂から微量元素が溶出が進行することがあります。また、耐熱温度も基本的にはPFAと比べて低く、高温下での薬液保管や処理工程には不向きです。
半導体グレードの薬液を長期保管する用途では、PPの耐薬品性・耐熱性の限界がリスクとなる場合があります。

PEとの違い：ガス透過性と長期保管の課題

PE(ポリエチレン)もPPと並んでよく使われる汎用樹脂ですが、PFAと比較するとガスや水蒸気の透過性が高いといわれており、長期保管中に薬液が微量な水分や酸素を吸収・放出してしまうことがあります。
これは薬液の濃度変化や酸化による品質劣化につながる可能性があり、半導体プロセスで求められる薬液の安定性という観点では大きな課題となります。
また、PEもフッ酸をはじめとする強酸への耐性がPFAほど高くなく、長期使用による容器の劣化リスクも無視できません。

PTFEとの違い：優れた耐薬品性と成形加工性のトレードオフ

PTFE(ポリテトラフルオロエチレン)は、PFAと同じフッ素樹脂の仲間であり、耐薬品性・耐熱性においては条件にもよりますがPFAとほぼ同様の性能を持っていると言えます。実際、フッ酸をはじめとする強酸や有機溶剤への耐性という点では、PPやPEとは一線を画した非常に優れた特性を発揮します。

PTFEとPFAの大きな違いは成形加工性にあります。PTFEは溶融状態での流動性がほとんどなく、一般的な射出成形が行えません。そのため、PTFE製品の多くは焼結・削り出し加工によって製造されており、薄肉で複雑な形状の容器や、大量生産を前提とした精密なボトル・ジャーには不向きという課題があります。加えて、削り出し加工による微量金属の付着も懸念されます。
また、PTFEは乳白色であることが多く、内部の薬液の色や量、状態を目視で確認しにくいという点も、現場での取り扱いやすさという観点ではデメリットになり得ます。

PFAが半導体用薬液保管容器として選ばれる理由

以上の比較からわかるように、PFAはPP・PEに対しては耐薬品性・低溶出性・耐熱性で優位性があり、PTFEに対しては成形加工性と透明性で優位性があると位置づけられます。
半導体用薬液の保管においては、長期間にわたり薬液の純度と組成を変化させないことが何より重要であり、PFAはこの要求に対して現実的なコストと生産性で応えられる数少ない樹脂と言えます。

具体的には、フッ酸・硝酸・硫酸・アンモニア・過酸化水素水・純水といった半導体プロセスで使用される主要な薬液のほとんどに対して膨潤や劣化を起こしにくく、金属イオンなどの不純物溶出も極めて少ない点が大きな強みです。また、高温での耐熱性を持つため、温度変化を伴う保管環境や半導体製造工程にも対応できます。

また、PFAは、PAVE(パーフルオロアルキルビニルエーテル)由来の構造により、溶融流動性を持つため、射出成形による精密な形状加工が可能です。これにより、密閉性の高いねじ蓋構造や薄肉軽量な容器など、幅広い形状の容器を高精度かつ安定した品質で製造できます。さらに、PTFEと比較して透明性も高いため、保管中の薬液の状態を目視で確認できるという実務上のメリットもあります。

半導体分野におけるPFA容器の活用シーン

サビレックスの高純度PFA容器について

半導体の薬液保管容器として、PP・PEでは耐薬品性・耐熱性・低溶出性の面で不安が残り、PTFEでは耐薬品性は十分でも成形加工性や透明性に課題があります。PFAはこれらの樹脂の弱点を補いながら、低溶出性・耐薬品性・耐熱性・成形加工性をバランスよく兼ね備えた素材であり、だからこそ高純度薬液の保管容器として幅広く採用され続けているのではないでしょうか。

サビレックスは、こうした半導体・電子材料分野の薬液保管や超微量分析のニーズに応えるため、高純度PFA樹脂を用いたジャーやバイアル、ボトルを製造・販売しています。

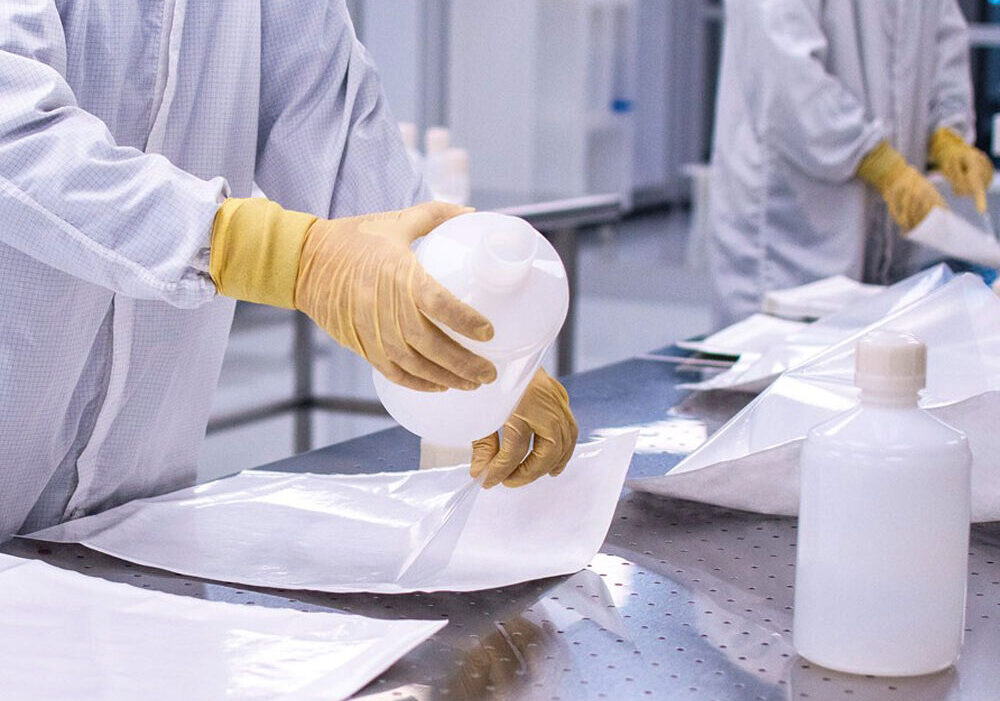

原料樹脂の選定から成形環境の管理において、自社内で一貫した品質管理を行うことで、金属イオンの溶出や微粒子の混入を可能な限り抑えた製品づくりに取り組んでいます。
お客様が扱う薬液や試料の純度を守り、正確な分析・評価を支えるパートナーとして、高機能なPFA製品の開発を続けています。

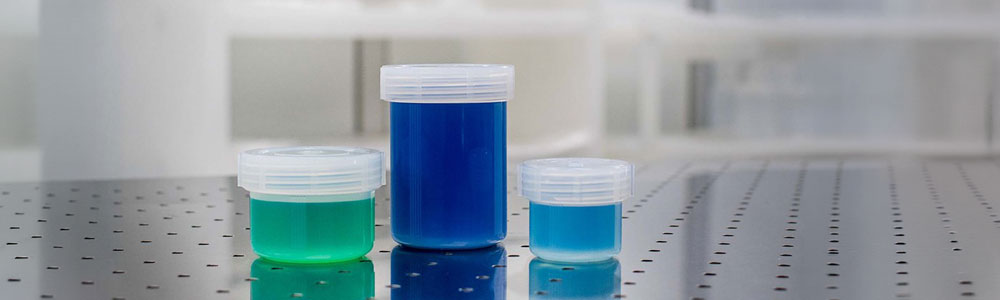

• PFAジャー
  豊富な容量バリエーションを揃えた保管・反応容器です。薬液の保管はもちろん、気相分解(VPD)における反応容器や回収液の保持容器としても対応可能で、用途や必要な液量に応じて容量・形状を柔軟にお選びいただけます。
• PFAバイアル
  微量サンプルの調製・保管に適したコンパクトな設計となっており、ICP-MSなどの高感度分析における前処理容器として、多くの研究現場でご利用いただいています。密閉性に優れたキャップ構造も特長の一つで、サンプルの蒸発や汚染を防ぎます。

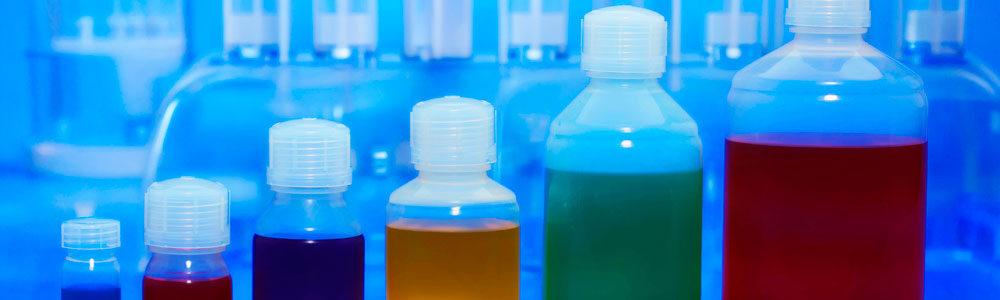

• PFAボトル
  独自のフッ素樹脂ストレッチブローによる歪みがない成形により、極めて高い気密性と密閉性を実現し、空気中の汚染物質の侵入を防止した薬液の安全な保管を促進します。機械による2次切断工程がないため微量金属の付着および樹脂微粒子混入の原因となる注出口の微細な切削痕もありません。
