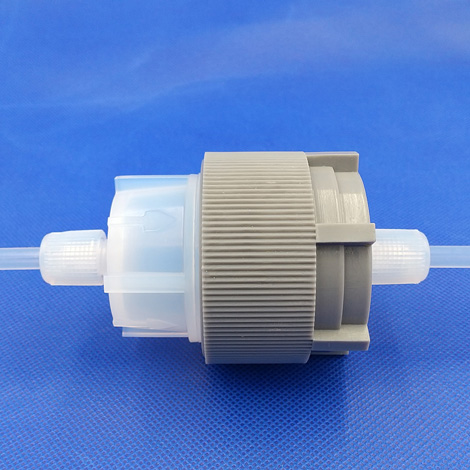

多層式フィルターホルダー
特長

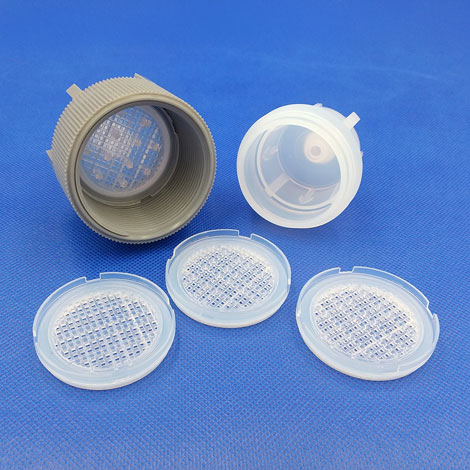

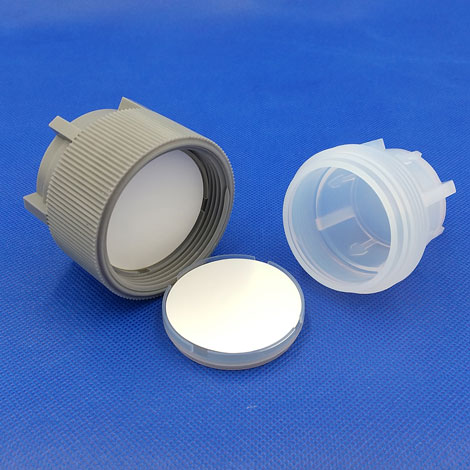

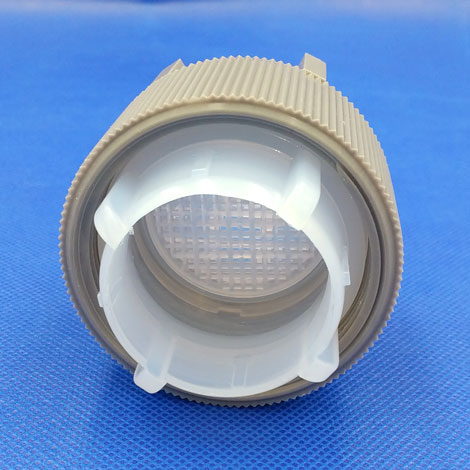

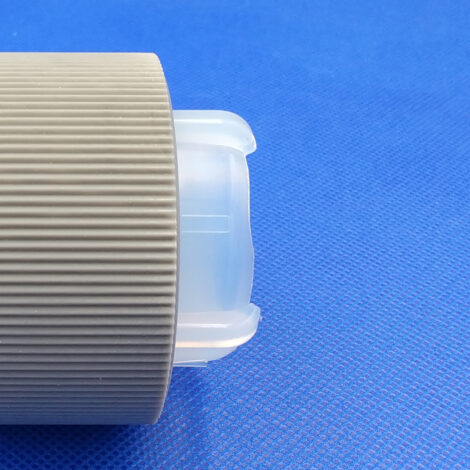

サビレックスの多層式フィルターホルダーは、本体内に複数のPTFE製のメンブレン(別売)をセットし、液体・気体の移送ライン上の混入物や環境評価用の気体サンプリングなど、流体中不純物の高純度モニタリングやサンプリングに使用されます。
径47mmメンブレンに応じた2層・3層・4層のフィルターフォルダーがあり、メンブレンを除く流体接触部はPFAで成型されています。
一層式以上に厳格な捕集を要するサンプリングに有効です。
製品一覧
品番 | 層 | 対象メンブレン径 | 接続口 | 接続口タイプ |
---|---|---|---|---|

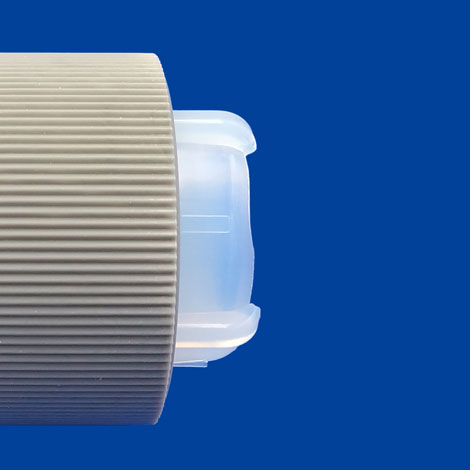

402-10-47-22-21-2 | 2層 | 47mm | 注入口 | オープン |
注出口 | フェルールナット(外径1/4inchチューブ接続用) | |||
402-10-47-22-22-2 | 2層 | 47mm | 注入口 | オープン |
注出口 | フェルールナット(外径3/8inchチューブ接続用) | |||

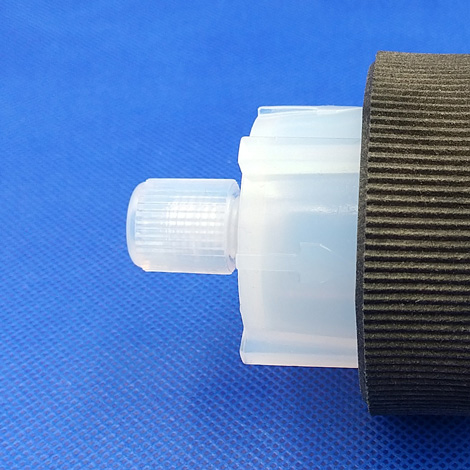

402-21-47-22-21-2 | 2層 | 47mm | 注入口 | フェルールナット(外径1/4inchチューブ接続用) |
注出口 | フェルールナット(外径1/4inchチューブ接続用) | |||

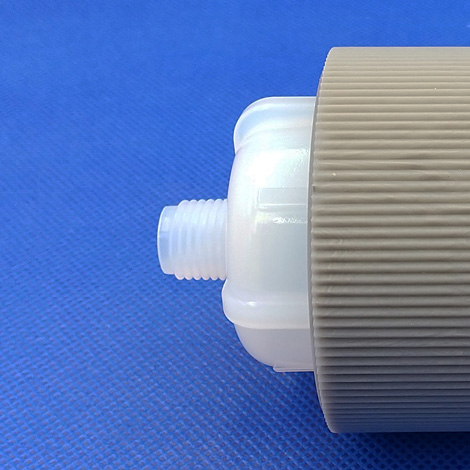

402-31-47-22-31-2 | 2層 | 47mm | 注入口 | MNPT捻子(外径1/4inch) |
注出口 | MNPT捻子(外径1/4inch) | |||
402-10-47-22-31-2 | 2層 | 47mm | 注入口 | オープン |
注出口 | MNPT捻子(外径1/4inch) |
品番 | 層 | 対象メンブレン径 | 接続口 | 接続口タイプ |
---|---|---|---|---|
403-10-47-22-21-2 | 3層 | 47mm | 注入口 | オープン |
注出口 | フェルールナット(外径1/4inchチューブ接続用) | |||
403-10-47-22-22-2 | 3層 | 47mm | 注入口 | オープン |
注出口 | フェルールナット(外径3/8inchチューブ接続用) | |||
403-21-47-22-21-2 | 3層 | 47mm | 注入口 | フェルールナット(外径1/4inchチューブ接続用) |
注出口 | フェルールナット(外径1/4inchチューブ接続用) | |||
403-31-47-22-31-2 | 3層 | 47mm | 注入口 | MNPT捻子(外径1/4inch) |
注出口 | MNPT捻子(外径1/4inch) | |||
403-10-47-22-31-2 | 3層 | 47mm | 注入口 | オープン |
注出口 | MNPT捻子(外径1/4inch) |
品番 | 層 | 対象メンブレン径 | 接続口 | 接続口タイプ |
---|---|---|---|---|
404-10-47-22-21-2 | 4層 | 47mm | 注入口 | オープン |
注出口 | フェルールナット(外径1/4inchチューブ接続用) | |||
404-10-47-22-22-2 | 4層 | 47mm | 注入口 | オープン |
注出口 | フェルールナット(外径3/8inchチューブ接続用) | |||
404-21-47-22-21-2 | 4層 | 47mm | 注入口 | フェルールナット(外径1/4inchチューブ接続用) |
注出口 | フェルールナット(外径1/4inchチューブ接続用) | |||
404-31-47-22-31-2 | 4層 | 47mm | 注入口 | MNPT捻子(外径1/4inch) |
注出口 | MNPT捻子(外径1/4inch) | |||
404-10-47-22-31-2 | 4層 | 47mm | 注入口 | オープン |
注出口 | MNPT捻子(外径1/4inch) |
